Online-Werkzeuge/readychain
®
/
Konfiguration und Design
Stecker-Leitungs-
Konfigurator
QuickPin 2.0
Mit diesem Tool machen Sie Ihrer Elektrokon-
struktion das Leben leichter.

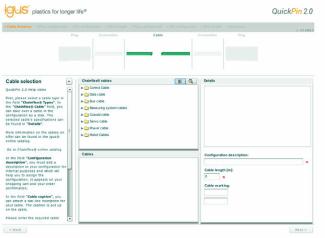

Beginnen Sie mit der Auswahl der erforderli-
chen Leitung
1
. Geben Sie eine Beschreibung
der Leitung ein und sowie deren Länge
2
.
Wählen Sie die Anschlussart
3
und konfi
gurieren Sie den Stecker über die Auswahl
des Herstellers (falls vorhanden) und andere

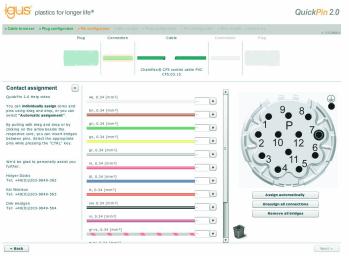

Variablen. Dann können Sie Adern und Pins
zuweisen. Definieren Sie die Belegung der
Verbindungen manuell, wobei Sie sich bei der
Auswahl an den Zahlen auf dem Stecker
orientieren, oder wählen Sie die automatische
Option
4
.
In den nächsten Schritten können Sie die ande
ren Verbindungen, Verbinder sowie die Länge
der Leitungsarmierung auswählen. Oder Sie
bestellen direkt und erstellen ein ePLAN P8-
Makro für die zukünftige Konfiguration Ihrer
Leitungen.
