Online-Werkzeuge/e-ketten
®
/
3D-CAD-Design
3D-CAD-Modelle für e-ketten
®
mit Drehbewegung entwickeln
QuickCad Drehbewegung

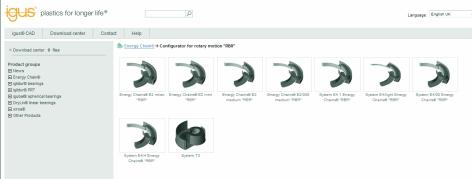

Wählen Sie bitte zuerst aus, welche e-kette
®
mit Drehbewegung Sie konfigurieren möchten
1
.
Im nächsten Schritt beginnen Sie mit der Kon
figuration der spezifischen Komponenten. Sie
können Biegeradien, Drehrichtung
2
, Dreh-
winkel (°), Art und Ausführung der Halterungen
etc. festlegen
3

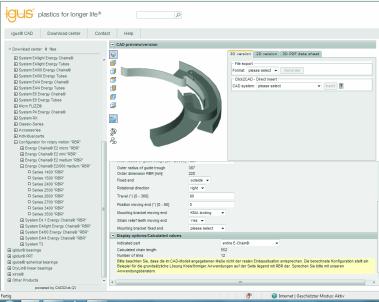

. In der CAD-Vorschaubox
können Sie den Designprozess Ihrer e-kette
®
verfolgen
4
.
Sie haben die Auswahl unter sieben verschie
denen Blickwinkeln, sowohl in 3D und in 2D
5
. Hier können Sie auch eine CAD-Darstel-
lung zum Download er stellen. Hierzu wählen
Sie bitte ein Format aus und klicken auf „Er-
stellen“
6
.
Ihre CAD-Darstellung finden Sie dann im
Downloadcenter für eine einfache Übergabe
an igus
®
für Ihre Anfrage.
