Online-Werkzeuge/e-ketten
®
/
3D-CAD-Design
3D-CAD-Modelle für
twisterchain
®
-Modelle entwickeln
QuickCad Spiralbewegung

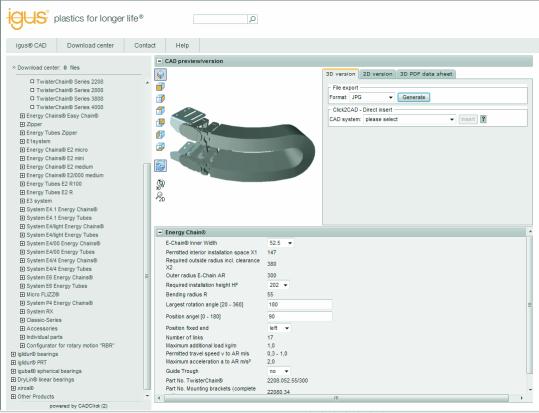

Mit diesem praktischen Online-Tool gelingt die
Konfiguration Ihrer e-kette
®
mit Spiralbewe-
gung in wenigen Minuten. Sie haben die Mög-
lichkeit, eine 3D-CAD-Datei herunterzuladen.
Sie zeigt Ihnen, wie Ihr e-kettensystem
®
im fer-
tigen Zustand aussehen wird.
Nachdem Sie rechts die gewünschte Serie
ausgewählt haben
1
, können Sie mit der indi
viduellen Konfiguration Ihres e-kettensystems
®
beginnen. Sie können Innenbreite, Einbau-
höhe, Drehwinkel
2
und die feste Einbauposi
tion ändern und Ihre Anlage auf Wunsch durch
eine Führungsrinne ergänzen
3
.
Wenn Sie eine 3D- oder 2D-Darstellung wün-
schen, können Sie – nach dem gleichen
Verfahren wie beim vorherigen CAD-System
„für e-ketten
®
mit Drehbewegungen“ – diese
herunterladen
4
. Es stehen 32 verschiedene
CAD-Formate zur Verfügung
Quick-Link zu diesem Online-Werkzeug:
1
2
3
4
